Introduzione

Di seguito vi è riportata la descrizione utile per la configurazione del PC e le diverse modalità di configurazione del router inerenti al servizi Adsl Corporate. I servizi prevedono due modalità:

• Accesso ADSL DIAL-UP, possibile tramite due tipi di protocolli PPPoA (VcMux) e PPPoE (LLC)
• Accesso ADSL CDN Like tramite la modalità IPoA (RFC 1483 Routed).

Nota: l’apparato non prevede la gestione tramite il protocollo TELNET.

Configurazione Indirizzo IP (lan).

Il Router è già configurato per assegnare al computer un indirizzo IP in DHCP. Quindi, una volta collegato il cavo lan, utilizzare il prompt dei comandi (MS-DOS) per verificare l’indirizzo rilasciato e relativo IP del default gateway. L’indirizzo IP del default gateway è lo stesso indirizzo (192.168.1.1) utile per la configurazione “via web”, del router. Questo è fondamentale per assicurare la connessione fra il computer e il Router.

Configurazione del Browser WEB.

Internet Explorer in ambiente Windows

• Dal desktop di Windows fare doppio click sull’icona di Internet Explorer per eseguire il Browser WEB.
• Selezionare il menu Strumenti poi la voce Opzioni Internet.
• Selezionare il foglio Connessioni, selezionare il bottone “Non utilizzare mai connessioni remote”.
• Premere il pulsante Impostazioni LAN e verificare che non sia selezionata la voce relativa ai Proxy Server.
• Adesso il Browser è pronto per la configurazione del router.

Netscape Navigator

• Dal desktop di Windows fare doppio click sull’icona di Navigator per eseguire il Browser WEB.
• Cliccare Edit, Preferences. Selezionare Advanced e cliccare Proxies ( verificare che sia abilitata la funzione “Direct Connection to the Internet”)
• A seconda della versione di Netscape i menu potrebbero avere nomi differenti (Selezionare Options, Network Preferences selezionare Proxies e verificare che sia selezionata la voce “No Proxies”)
• Cliccare su OK per salvare le impostazioni.
• Adesso il Browser è pronto per la configurazione del router.

Internet Explorer in ambiente Macintosh

• Dal desktop del Macintosh fare doppio click sull’icona di Explorer per eseguire il Browser WEB.
• Cliccare su Preferenze, selezionare Rete, Proxy e verificare che l’opzione “Usa Proxy WEB per tutto” sia disabilitata.

Adesso il Browser è pronto per la configurazione del router.

Filtri ADSL
Inserisci un filtro ADSL in ciascuna presa telefonica dove hai collegato un telefono (o un cordless, un fax ecc...)

• Accendi il computer

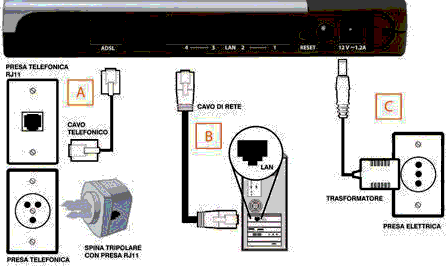

• Collega il modem (Fig1):

  A - alla presa telefonica; collega il cavetto telefonico alla presa ADSL del modem e alla presa telefonica a muro (usa il filtro tripolare se non hai una presa RJ11 a muro)

  B - alla presa di rete sul retro del PC col cavo di rete: sul modem, usa una delle 4 prese di rete (LAN); la presa LAN del PC è simile a quella telefonica, ma un po' più grande

  C - al trasformatore e alla presa elettrica
• Accendi il modem attraverso il pulsante sul retro
• Attendi circa 60 secondi e accertati che il led ADSL rimanga acceso con luce fissa

Apri il browser (Internet Explorer) e vai all'indirizzo 192.168.1.1

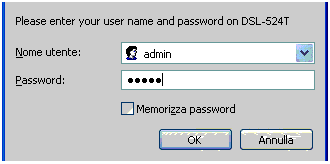

Nei campi Nome utente e Password scrivi admin, poi clicca OK

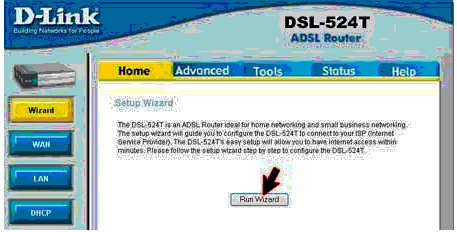

Nell'interfaccia di configurazione del modem, clicca Run Wizard

Si apre la finestra di benvenuto del Wizard: clicca il pulsante Next

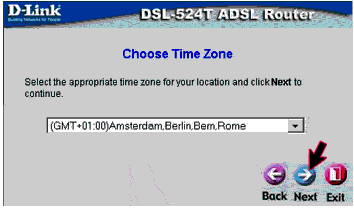

Nella finestra Choose Time Zone, scegli (GMT+01:00) Amsterdam, Berlin, Bern, Rome e clicca Next

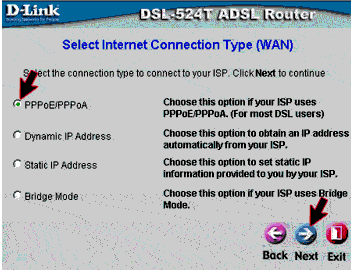

Nella finestra Select Internet Connection Type (WAN) scegli PPPoE/PPOPoA e clicca Next

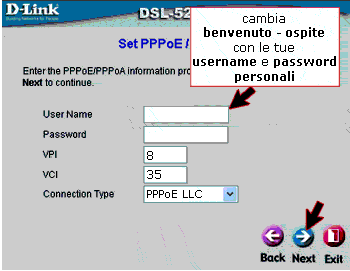

Nella finestra Set PPPoE / PPPoA, nel campo User Name scrivi la Login alei assegnata , nel campo Password scrivi la password indicata dalla dcoumentazione a lei inviata , in VPI 8, in VCI 35, nel campo Connection Type scegli PPPoE LLC*. Poi clicca Next

*(Alcuni particolari abbonamenti richiedono il protocollo PPPoA VC-Mux - invariati gli altri parametri -. Se con PPPoE nonti connetti, controlla i documenti che ti abbiamo inviato)

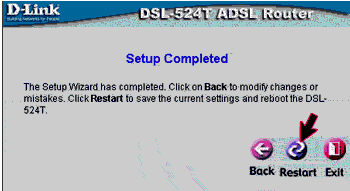

Appare la finestra Setup Completed: clicca il pulsante Restart

Attendi circa 60 secondi e accertati che, dopo il riavvio del modem, il led ADSL rimanga acceso con luce fissa

Clicca il pulsante Logout (a sinistra), oppure chiudi il browser

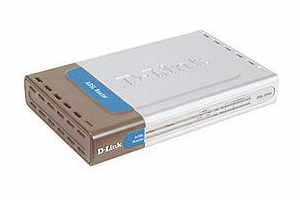

D-Link DSL-G624T integra un Access point Wi-Fi per creare una Wireless LAN: una rete locale senza fili. Grazie ad essa puoi connettere (fra loro e a Internet) computer, notebook, palmari e qualsiasi dispositivo dotato di adattatore Wi-Fi

L’Access point DSL-G624T è preattivato. Dopo la prima connessione e la registrazione a Libero ADSL, accendi il modem e attiva il dispositivo Wi-Fi dell’apparecchio da connettere CONNETTERE UNA RETE SENZA FILI CON WINDOWS XP

Nei PC dotati di Windows XP (con Service Pack 2), il sistema operativo ricerca e configura automaticamente la rete senza fili

• Clicca Start, poi Pannello di Controllo

• Fai doppio clic su Connessioni di rete

• Clicca sull’icona Connessione rete senza fili, quindi clicca (nel menu di sinistra) Visualizza reti senza fili disponibili

• Scegli la rete senza fili dall’elenco e clicca Connetti

Per maggiori informazioni leggi la “Guida in Linea” di Windows CONFIGURARE L’ACCESS POINT WIRELESS

Apri il browser e vai all’indirizzo 192.168.1.1Nei campi Nome utente e Password scrivi admin, poi clicca OK

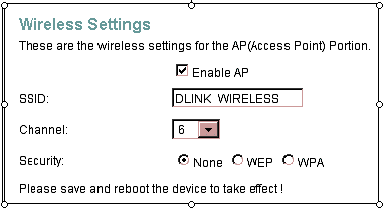

Nell’interfaccia del modem, clicca Wireless (menu sinistro) Nella finestra che si apre (figura sotto) puoi abilitare l’Access point, configurare l’SSID (il nome della rete wireless), il Channel (canale) e abilitare le crittografie WEP e WPA per una maggiore sicurezza.

Una Wireless LAN (WLAN) è una rete senza fili che mette in comunicazione (fra loro e a Internet) più computer o altriapparecchi dotati di dispositivi wireless

Se in una rete LAN tradizionale le comunicazioni tra i computer avvengono tramite cavi e appositi apparecchi quali hub o switch, in una rete wireless è invece l’Access point a gestire le comunicazioni, collegando i vari dispositivi tramite onde radio nella banda di frequenza di 2.4 GHz

La principale Wireless LAN è conosciuta come Wi-Fi (Wireless Fidelity) e risponde allo standard internazionale IEEE 802.11

La specifica 802.11/b ha una capacità di trasmissione massima di 11 Mbit al secondo; la specifica 802.11/g raggiunge i 54Mbit/s Il D-Link DSL-G624T le gestisce entrambe Per potersi connettere, gli apparecchi devono trovarsi nel raggiod’azione dell’antenna ricetrasmittente dell’Access point: l’area di copertura è anche detta Hot-SpotL’area di copertura wireless dipende dalla distanza fra l’Access point e l’adattatore installato sui dispositivi da connettere, dal numero e tipo di ostacoli presenti all’interno dell’edificio, dall’eventuale presenza di interferenze radio Per ottenere le migliori performance ti consigliamo di installare D-Link DSL-G624T e i PC indo da avere il minor numero diostacoli fra loro

Lo username e’ l login che Wind fornisce attraverso la documentazione che viene inviata

Lo username è composto da 2 parti.La prima parte da una serie di numeri e caratteri, la seconda - quella dopo la @ -è stabilita dal servizio da lei sottoscritto in base al abbonamento.

COME SI SCRIVE LO USERNAME?
Nella finestra di connessione del modem devi scriverlo:

• correttamente
• per intero
• rispettando maiuscole, minuscole e facendo attenzione agli spazi


La password èindicata nella documentazione che accompagna il servizio ed e’ possibile modificarla attraverso gli appositi strumenti forniti da Wind attraverso il sito http://www.wind.it

Se la cambi, ricorda di sostituirla anche nell'interfaccia del modem: altrimenti non navigherai più!

Se l'hai smarrita devi contattare il centro assistenza wind.

Se hai un abbonamento ADSL Free "a consumo", spegni il modem ADSL ogni volta che termini una sessione di collegamento a Internet: usa il pulsante sul retro o togli l'alimentazione.

Attenzione: se non spegni il dispositivo come descritto, la connessione rimane attiva e il servizio continua ad essere fatturato, anche se il computer è spento!

Connessione - Il modem si connette automaticamente a Internet se è acceso e collegato alla presa telefonica

Disconnessione - Il modo più rapido è spegnere il modem dal pulsante sul retro
