INSTALLAZIONE E REGISTRAZIONE

(Fritz!Box 7170)

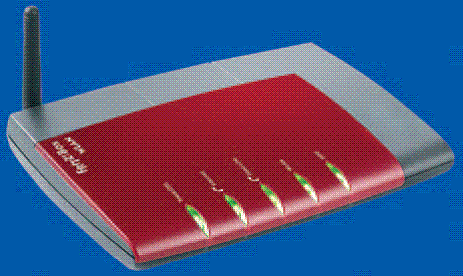

 MODEM VOCE ISDN Fritz!Box 7170

INSTALLAZIONE E COLLEGAMENTI

Segui le istruzioni e tieni sottomano la Lettera di Benvenuto presente nel Kit

1. Effettua i collegamenti (Schema 1)

A - Inserisci il cavo telefonico nella presa DSL/TEL del Modem e nella

presa a muro (se non hai una presa RJ11 a muro usa l’adattatore tripolare

contenuto nel kit)

B - Collegamento dei telefoni al Modem Voce ISDN

Collega i telefoni secondo quanto illustrato nello Schema 1 - Collegamenti:

B 1 – Se desideri utilizzare telefoni di tipo analogico collegali alle prese

FON 1 e FON 2

B 2 – Se desideri utilizzare un telefono di tipo ISDN collegalo alla presa

FON S0

Alcuni contratti prevedono che, per un breve periodo, sia possibile usare

uno o più numeri non gestiti dal Modem: in questo caso puoi tenere temporaneamente

collegati il tuo o i tuoi telefoni anche alla tua attuale borchia

ISDN. Per le informazioni sui contratti, consulta le comunicazioni

di Infostrada

C - Inserisci il cavo di rete in una delle 4 prese LAN Modem e nella presa

LAN del PC: le prese LAN (di rete o ETH) del PC sono simili a quelle

telefoniche ma un po’ più grandi.

Il PC serve per configurare e usare l’ADSL, non per telefonare

D - Collega il trasformatore alla presa elettrica

2. Inserisci il CD nel lettore CD del PC

Parte ora la procedura automatica di installazione. (Se la procedura non

parte automaticamente vai in Risorse del computer, entra nel CD e fai doppio

clic sul file “start_page.htm”)

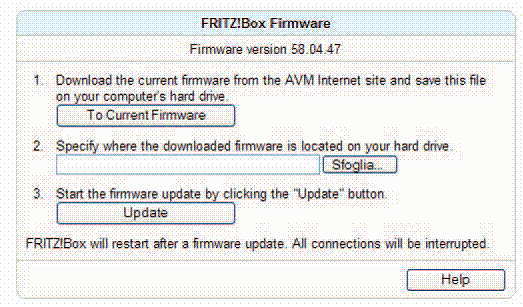

Appare la finestra “Fritz!Box Firmware”: clicca su sfoglia..., accedi a

Risorse del computer, entra nel CD, fai doppio clic sul file

“CONFIGURAZIONE_INFOSTRADA” e clicca Update a centro pagina

Attendi che il Led INFO del Modem smetta di lampeggiare e chiudi il browser

3. ATTENDI CIRCA 1 ORA mantenendo il Modem acceso ma senza usarlo

(non configurarlo e non navigare in Internet): i sistemi di Infostrada riconosceranno

il tuo Modem e, se necessario, lo aggiorneranno

4. Dopo circa 1 ora controlla che i led Power/DSL e INFO siano accesi (schema

2) e prosegui leggendo le istruzioni riportate al Cap 1.2 per registrare

l’ADSL (Schema 1 – Collegamenti ,IN ALTO)

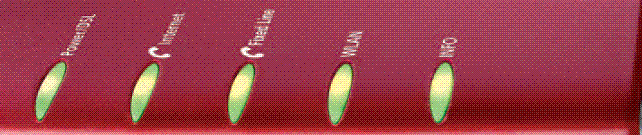

Schema 2 - Funzionamento dei led

Nome Descrizione funzionamento led

1 POWER/DSL Acceso Verde: il Modem Voce ISDN è pronto per l’uso, l’alimentazione è

presente e la connessione ADSL è operativa

Lampeggia Verde: connessione ADSL in corso

2 INTERNET Acceso Verde: è in corso una chiamata telefonica attraverso il Modem

Voce ISDN

3 FIXED LINE Non utilizzato

4 WLAN Acceso: connessione Wireless attiva

(Rete senza fili)

5 INFO Lampeggia Verde: è in corso l’aggiornamento della configurazione del

Modem Voce ISDN

Acceso Verde: il Modem Voce ISDN è connesso ad Internet

REGISTRAZIONE ADSL E SERVIZI

Registra online l’ADSL come descritto sotto: otterrai username e password

personali abbinate al servizio, potrai utilizzarle per accedere alla casella di Posta,

ai servizi del portale di Libero e per la connessione con Internet Dial Up.

Se hai richiesto una modifica del servizio ripeti la procedura ai punti 1 e 2 per

completare l’attivazione dell’ADSL.

1. Apri Internet Explorer o un altro browser: appare la pagina

“Registrazione ADSL e servizi” (se non appare vai all’indirizzo

www.adsl.libero.it)

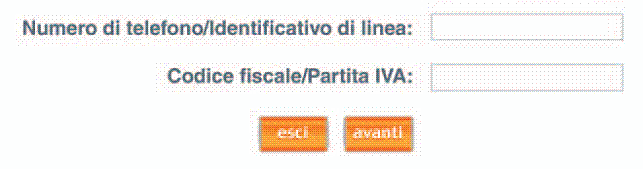

2. Scrivi il numero telefonico primario della linea ISDN (o l’identificativo

della Linea) su cui hai attiva l’ADSL e il Codice fiscale o la Partita IVA

dell’intestatario dell’abbonamento

CONFIGURAZIONE E USO SERVIZIO VOCE

I numeri telefonici (da 1 a 3) e i parametri di funzionamento, sono inviati automaticamente

al Modem Voce ISDN dopo l’attivazione del servizio o eventuali

riconfigurazioni.

Non fare modifiche manuali se non in casi eccezionali.

Se hai una linea ISDN di tipo multinumero, accedi al sito www.libero.it/voce

Potrai così visualizzare tutte le numerazioni ISDN attive e selezionare le numerazioni

da utilizzare sul Modem Voce.

Segui le istruzioni, attendi circa un’ora e verifica che i led Power/DSL e INFO

siano accesi con luce fissa. Procedi quindi con la configurazione delle numerazioni

sul Modem Voce ISDN .

Ripeti questa procedura ogni volta che desideri cambiare l’associazione delle

numerazioni sul Modem Voce ISDN.

Cosa devi fare prima di usare il servizio Voce

A - Installa, configura e lascia acceso il Modem (vedi Cap precedenti)

B - Attendi che Infostrada ti comunichi l’attivazione del servizio Voce (di

solito un paio di giorni dopo che avrai ricevuto il Modem)

C - A questo punto un sistema automatico invia numeri e parametri al

Modem e lo configura: in questa fase il Modem potrebbe riavviarsi

D - Attendi che i led Power/DSL e INFO siano accesi con luce fissa. Ora

devi associare le numerazioni telefoniche alle porte FON 1 e FON 2 in

base agli apparecchi telefonici a tua disposizione. Per farlo segui le

istruzioni presenti al paragrafo 1.4

E - Una volta terminata l’associazione, il servizio sarà funzionante

F - Per ogni altra informazione, leggi attentamente le comunicazioni che

Infostrada ti invia (in questo Kit, per lettera o email)

Utilizzo del servizio Voce

- Il Modem deve essere configurato, collegato e acceso (vedi Cap precedenti)

- Per parlare, ricevere fax ecc..., puoi usare qualunque apparecchio telefonico

analogico o ISDN (non è garantito il funzionamento con fax ISDN)

- Gli apparecchi telefonici devono essere collegati solo alle prese FON S0,

FON 1 e FON 2 del Modem: i numeri sono cioè utilizzabili solo attraverso

il Modem ;

- Per telefonare non serve tenere collegato un computer al Modem: il PC

va collegato solo per configurare l’ADSL e navigare in Internet

Riconfigurazione servizio Voce

In caso di malfunzionamento, contatta il Servizio Clienti Wind-Infostrada.

CONFIGURAZIONE E USO FAX

Alle porte FON 1 e FON 2 del Modem Voce puoi collegare solo fax di tipo analogico

(non ISDN).

Prima di configurare il fax assicurati che i servizi (ADSL e Voce) siano attivi e funzionanti.

Collegalo alla porta FON 1 oppure FON 2 a seconda del numero col

quale vuoi usare il fax.

1. Ripeti la procedura riportata al Cap 1.4 dal punto 1 al punto 2

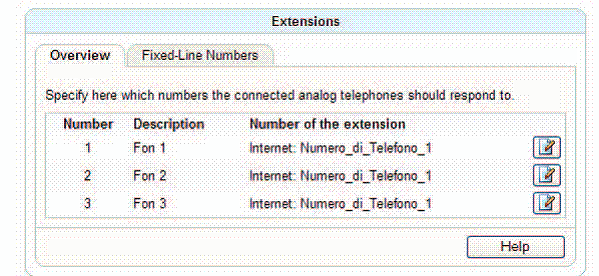

2. A centro pagina, nella sezione Overview, clicca il pulsante Edit relativo al

numero cui desideri associare il fax (se desideri associarlo ad un numero

secondario segui le istruzioni al Cap 1.4)

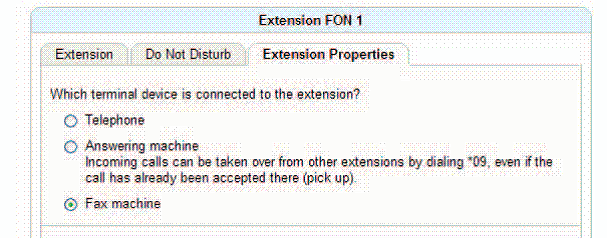

3. Nella sezione Extension Properties seleziona fax machine

4. Clicca Apply a fondo pagina

5. Chiudi il browser

La configurazione è terminata. Ora puoi inviare e ricevere fax.

 Configurare l’Access point Wireless

Sicurezza Wireless

Se non lo usi, puoi disabilitare l’Access point attraverso l’interruttore posto sul

retro del Modem vicino all’antenna. Per limitare l’accesso a Modem e connessione

puoi configurare varie opzioni di sicurezza; le più comuni sono i protocolli

WEP e WPA (preattivata): accertati che siano supportati anche dai dispositivi da

connettere.

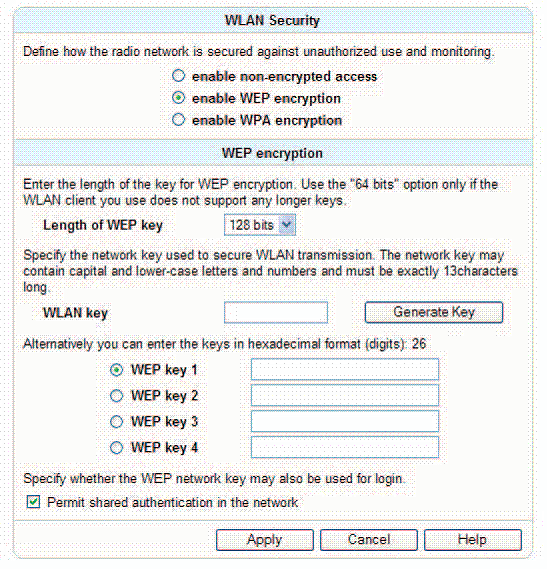

WEP

1. Apri il browser e vai all’indirizzo fritz.box

2. Nel menu di sinistra, clicca Settings, WLAN, quindi Security

3. Nella sezione WLAN Security al centro della pagina, seleziona enable

WEP encryption

4. Nella sezione WEP encryption seleziona il tipo di chiave che desideri utilizzare,

a 64 o 128 bit. Consigliabile almeno una chiave a 128 bit, cioè una

sequenza di 26 caratteri (numeri e lettere, senza spazi). Inseriscila nel

campo WEP key 1 e annotala: dovrai inserirla nei dispositivi da connettere

5. Clicca Apply a fondo pagina

CONFIGURAZIONE MANUALE SERVIZI VOCE

In caso di malfunzionamento del Modem o del servizio, contatta il Servizio

Clienti Wind-Infostrada (Cap 3.4). In casi eccezionali, dopo aver contattato il

Servizio Clienti, puoi riconfigurare manualmente il Modem. Le procedure sono due:

A - Richiesta parametri con Reset del Modem

Ecco come ottenere il reinvio completo dei parametri Voce

1. Controlla che il Modem sia acceso

2. Resetta il Modem

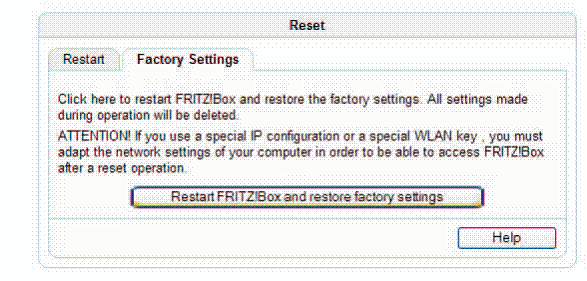

- Avvia Internet Explorer o un altro browser, vai all’indirizzo fritz.box

- Si apre l’interfaccia del Modem, nel menu di sinistra clicca il pulsante

Settings, quindi System e Reset

- Nella sezione Factory Settings a centro pagina clicca Restart

Fritz!Box and restore factory settings

3. Attendi il riavvio del Modem

4. Attendi circa 1 ora e verifica che i led Power/DSL e INFO siano accesi

IMPORTANTE: il reset riporta il Modem alla configurazione “di fabbrica”.

Dopo il reset devi sempre attendere circa un’ora per dare modo ai sistemi

di Infostrada di riconoscere il tuo Modem e inviargli i parametri necessari.

Ricorda di riassociare le numerazioni secondarie alle porte FON 1 e

FON 2. In caso di ulteriore malfunzionamento

del servizio Voce segui la procedura manuale di seguito riportata.

Configurazione manuale parametri servizio Voce

Ecco come inserire manualmente numeri, username e password:

1. Per accedere all’interfaccia del Modem avvia Internet Explorer, vai

all’indirizzo fritz.box

2. Si apre l’interfaccia del Modem: nel menu di sinistra clicca Settings,

Telephony, quindi Internet Telephony

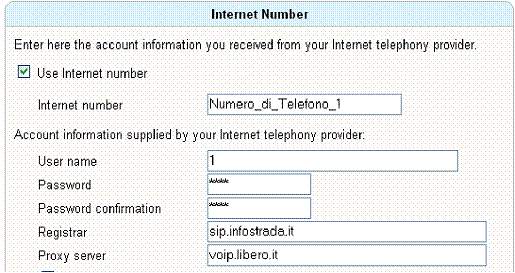

3. Nella sezione Internet Numbers (Fig. sotto), spunta Enabled e clicca il

pulsante Edit

4. Inserisci i parametri che Infostrada ti ha comunicato (per lettera ed email)

come indicato sotto, lasciando invariati gli altri e clicca Apply a fondo

pagina

- Internet number: scrivi il tuo numero di telefono preceduto da 39

- Username: scrivi il tuo numero di telefono preceduto da 39

- Password: scrivi la password corrispondente al numero e riscrivila in

Password confirmation (vedi Cap 2.2)

5. Clicca nuovamente Apply nella sezione Internet Telephony

Se hai più numeri di telefono, dopo aver configurato il primo ripeti la

procedura per gli altri numeri telefonici, per associare i numeri ad una

specifica porta.
