Istruzioni per la configurazione del modem Zyxel 630

Il Prestige 630 e' un modem ADSL per porta USB, facile da installare e di immediata configurazione. E' alimentato direttamente dal bus USB, e le dimensioni contenute lo rendono utilizzabile per notebook.
- Alimentazione attraverso bus USB
- Compatibile con lo standard USB 1.1
- Compatibile con lo standard G.dmt (G.992.1) Fino ad 8Mbps in downstream
- PPP over ATM (RFC2364)
- PPP over Ethernet (RFC2516) - Necessita' di stack PPPoE aggiuntivo
- Classical IP over ATM (RFC1577)
- Driver per Win98, Win ME, Win2000

Impostazioni per il funzionamento su PC

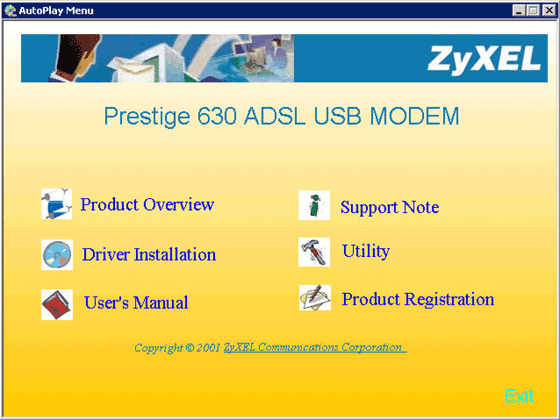

Per effettuare la configurazione del modem e' sufficiente collegare il modem al PC attraverso il cavo USB ed inserire il disco di istallazione. Partir in automatico il Setup del modem, in caso contrario fate doppio click sull'icona del CD ROM che troverete sul desktop. Vi apparir la seguente finestra:



Selezionare la voce Driver Istallation.

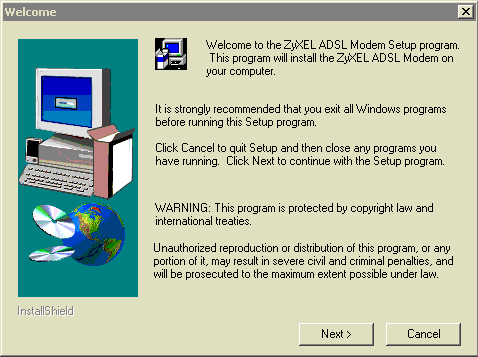

Avete cos avviato il programma di istallazione, cliccate sul pulsante "Next >".



La finestra riporta la licenza del software, cliccate sul pulsante "Yes".



Selezionare l'opzione "Other Service Provider" per impostare i parametri di connessione e cliccare sul pulsante "Next >".



Selezionare l'opzione "annex-a WAN Driver" e cliccare sul pulsante "Next >".



Impostare i parametri VPI e VCI come indicatovi nell'E-mail di attivazione in vostro possesso e settare Encapsulation e Modulation come riportato in figura. Cliccare sul pulsante "Next".

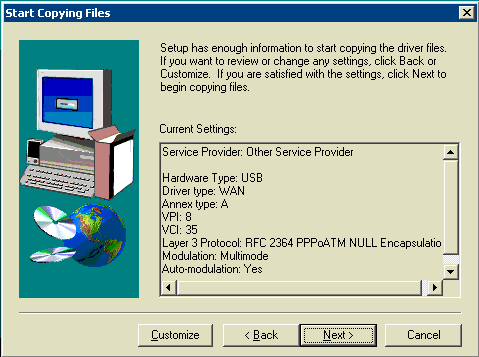

Confermare le impostazioni date cliccando sul pulsante "Next >".



Leggete quanto scritto in questa finestra riguardante la firma digitale e cliccate sul pulsante "SI".



L'istallazione adesso conclusa cliccare sul pulsante "Finish".

Cliccare sul pulsante "Successiva" per visualizzare la configurazione dell'accesso remoto del collegamento ADSL.

Impostazioni di Accesso Remoto, Zyxel 630

Fare doppio click sull'icona Risorse del computer che troverete nel desktop, vi comparira' la seguente finestra:



doppio click sull'icona di accesso remoto.

Il programma di istallazione crea automaticamente il collegamento di accesso remoto, noi dobbiamo solamente controllare che tutte le impostazioni siano corrette.



Cliccare con il tasto destro del mouse sull'icona del collegamento "ZyXEL Dial-up PPP Connection" e cliccare su "Proprieta'".



Vi comparira' la finestra riportata qui sopra, controllate che le impostazioni sul vostro PC corrispondano a quelle riportate nell'immagine (ovviamente nell'impostazione "Connetti tramite" deve comparire lo ZyXEL 630).



Cliccare quindi su "Tipi di Server" in alto. Vi comparira' una nuova finestra, controllate che le impostazioni corrispondano a quelle che vedete nell'immagine qui sopra, cliccare quindi sul pulsante "Impostazioni TCP/IP...".



Controllate che le impostazioni corrispondano a quelle che vedete nell'immagine qui sopra, quindi cliccare sul pulsante "OK". Vi comparir nuovamente l'immagine riportante i tipi di Server per la connessione, quindi cliccare sul pulsante "OK".

Adesso e' possibile effettuare la connessione con il vostro servizio Aruba ADSL.

Doppio click sull'icona "ZyXEL Dial-up PPP Connection" che trovate nella cartella dell'ACCESSO REMOTO, inserite nome utente e password quindi cliccate sul pulsante "Connetti".
