Istruzioni per la configurazione del Modem ADSL 3com Dual Link

Inserite il cd-rom che trovate nella scatola del modem.
In automatico sara' lanciata la procedura di installazione; se cio' cd-rom.

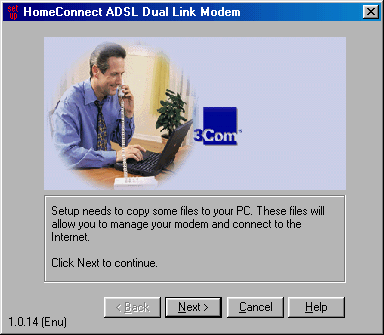

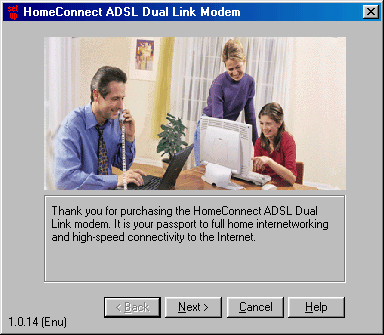

Appena avviata la procedura, sara' visualizzata la seguente finestra:

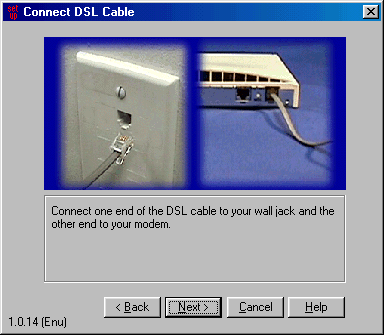

Collegate quindi il cavo Adsl alla presa telefonica e al modem, inserendo se necessario gli opportuni filtri in tutte le prese dove sono collegati apparecchi telefonici (impianti analogici).

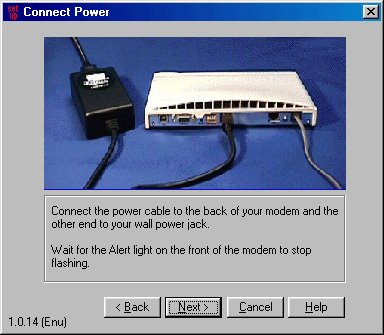

Collegate il cavo di alimentazione al modem ed alla presa di corrente come richiesto nella seguente finestra:



Scegliete a questo punto se collegare il modem via Usb o Ethernet:

Collegamento tramite porta USB

Selezionate Usb come metodo di connessione.

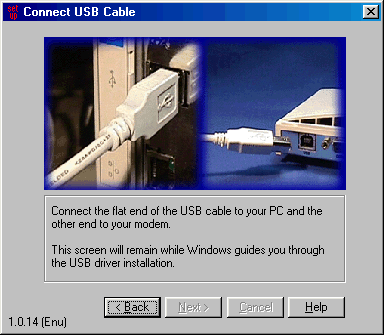

Collegate il cavo Usb come richiesto nella seguente finiestra.



Si aprira' l'installazione nuovo hardware, cliccate su Avanti per procedere.



Selezionate "cerca il miglior driver per la periferica" e cliccate su Avanti.



Selezionate "Unita' Cd-Rom" e cliccate su Avanti.



Il sistema trovera' il driver sul cd-rom, cliccate su Avanti.



Cliccate su Fine



Togliete il Cd-Rom e riavviate il computer scegliendo si.

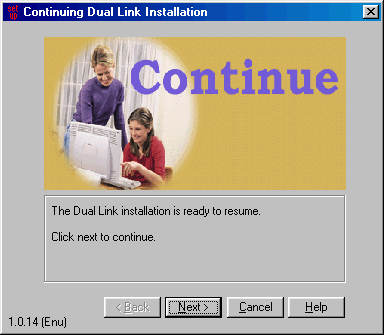

Dopo il riavvio, sara' visualizzata la seguente finestra, cliccate su Next.



Alla visualizzazione delle seguente schermata cliccate su Next.



Selezionate l'opzione Other ISP e cliccate sul pulsante Next.



Selezionate l'opzione PPP over ATM e cliccate sul pulsante Next.



Impostate i valori come nell'immagine seguente e cliccate sul pulsante OK.



Cliccate sul pulsante Next per continuare.

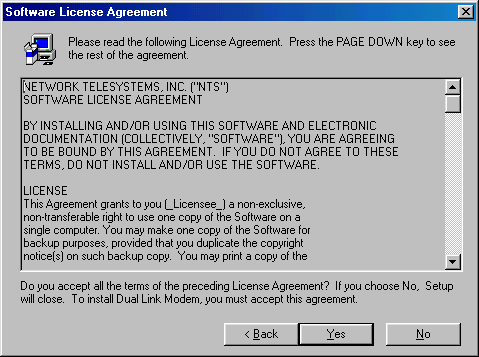

Cliccate sul pulsante Yes.



Cliccate sul pulsante Next. Puo' essere necessario il Cd-Rom del vostro sistema operativo.



Selezionate Yes, I want to restart my computer now e cliccate sul pulsante Finish.



Dopo il riavvio, il sistema vi presenter la seguente finestra. Cliccate su Done.



Per collegarvi, cliccate Start - Programmi - 3Com Dual Link Modem,Dialer.



Si aprir la seguente finestra.

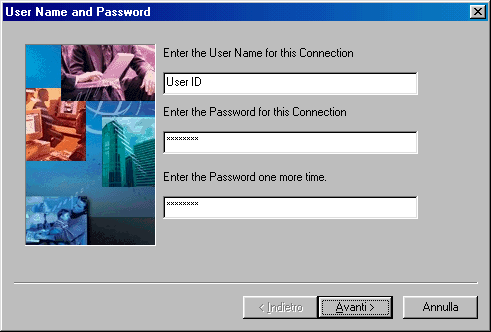

Fate doppio click sull'icona ISP; ed inserite i dati richiesti nella finestra che comparira'. I dati sono quelli che avete ricevuto tramite e-mail insieme alla conferma di attivazione. Cliccate quindi su Avanti.

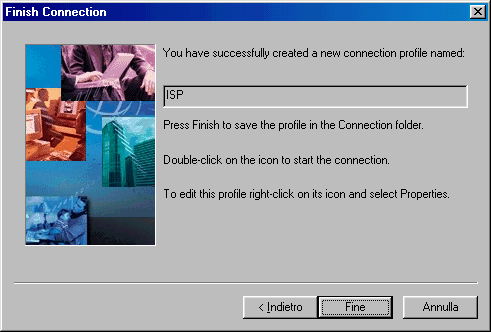

Cliccate sul pulsante Fine.



Cliccate sul pulsante Connect.



A collegamento avvenuto comparira' la seguente icona nella barra delle applicazioni



La configurazione e' terminata.

Collegamento tramite Ethernet

Installazione su porta Ethernet

Selezionate l'opzione Ethernet e cliccate su Next.

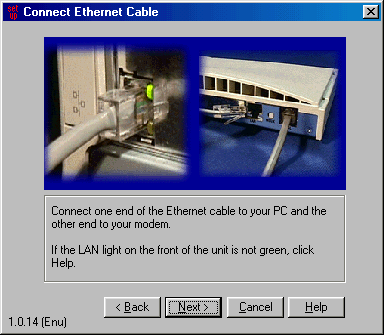

Collegate il cavo di rete RJ 45 all'interfaccia Ethernet del modem ADSL e alla porta Ethernet della scheda di rete del computer. Se avrete eseguito questa operazione in modo corretto, il LED LAN diventer verde. Cliccate quindi sul pulsante Next.



Prima di proseguire, il sistema vi chieder una conferma della presenza di una scheda di rete installata nel computer. Cliccate sul pulsante S per procedere con l'installazione.



Attendete che il programma completi la verifica della configurazione del sistema (System configuration verified) e cliccate sul pulsante Next.



Selezionate l'opzione Other ISP e cliccate sul pulsante Next.



Selezionate l'opzione PPP over ATM e cliccate sul pulsante Next.



Impostate i valori come nell'immagine seguente e cliccate sul pulsante OK.



Cliccate sul pulsante Next per continuare.



Cliccate sul pulsante Yes.



Cliccate sul pulsante Next. Puo' essere necessario il Cd-Rom del vostro sistema operativo.



Selezionate Yes, I want to restart my computer now e cliccate sul pulsante Finish.



Dopo il riavvio, il sistema vi presenter la seguente finestra. Cliccate su Done.



Per collegarvi, cliccate Start - Programmi - 3Com Dual Link Modem,Dialer.



Si aprir la seguente finestra.



Fate doppio click sull'icona ISP; ed inserite i dati richiesti nella finestra che comparira'. I dati sono quelli che avete ricevuto tramite e-mail insieme alla conferma di attivazione. Cliccate quindi su Avanti.



Cliccate sul pulsante Fine.



Cliccate sul pulsante Connect.



A collegamento avvenuto comparira' la seguente icona nella barra delle applicazioni



La configurazione e' terminata.
